前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变速器器为机械制造过程式变速器器，其結构如下图如图是如图是。I号喷助力泵变速器器其主要由win7驱动软件软件包器安装件、飞球、变速器扭簧、转动一些和操作一些等组合而成。I号喷助力泵变速器器的win7驱动软件软件包器安装件为还具有60°。锥面的win7驱动软件软件包器安装盘。在win7驱动软件软件包器安装盘的内测有四个沿径向的半方形凹形。win7驱动软件软件包器安装盘压紧在win7驱动软件软件包器安装轴套上而和组合成三合一，而后能够 半圆键和拉紧螺母使其和喷助力泵的凸轮轴轴相接。

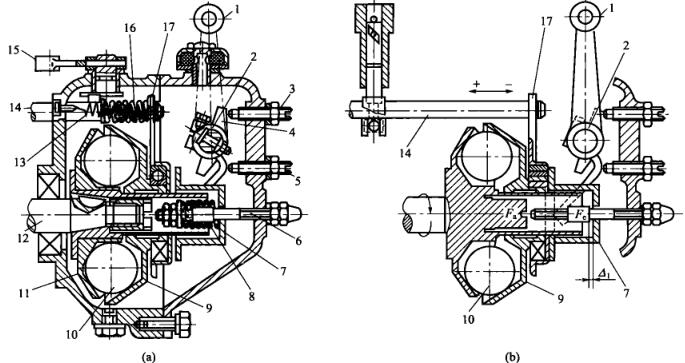

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个半径为25.4mm的飞球放置于带动盘的凹槽体，随带动盘在一起电动机。飞球其他侧为与中心线成45°锥面的拉力盘，拉力盘滑套在带动轴套上。运作时飞球的离心血力的作用在拉力盘上，其心轴分力Fa.将使拉力盘沿心轴拖动。套服在拉力盘.上的拖动滚针轴承和齿轮变速箱板也伴随着挪动式。齿轮变速箱板上方套在提供的油螺杆上，如此提供的油螺杆也伴随着挪动式，因此该变提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
