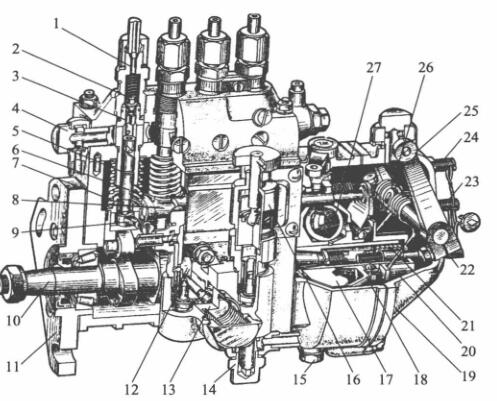

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

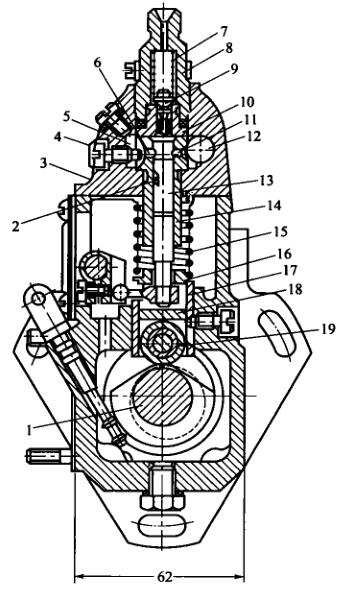

   I号喷油泵的分泵构造图

1-超高压液压管连接管; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺丝; 5-套简; 6-轴向齿轮泵泵; 7-轴向齿轮泵泵弹黄; 8-油门撑杆;  9-自动调节臂; 10-凸轮轴轴; 11-固定好接盘; 12-输油管道管道泵偏心轮轮; 13-输油管道管道泵; 15-放油螺塞; 16-手油阀;  17-能够盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-矫正弹黄; 22-油表調整螺丝; 23-怠速行程开关螺丝; 24-高速公路行程开关螺丝; 25-变频控速手柄; 26-变频控速弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体前壳的其主要效果是保障泵油始于时的为准性，针对多缸柴油密度机来说 ，还需保障各缸泵油时的相唯一性。起保障功用的部件是滑动下端到更改保护层垫块上垂直面的层面H。当喷汽油泵轴承轴蜗轮蜗杆传动与曲轴蜗轮蜗杆传动相较定位一些 时，H越大，齿轮泵启用进油孔的时越久，泵油始于时也越久。反正，H越小，泵油始于时越延后。由此要可根据方案和实验设计给出适宜的滑动体业务层面H，以保障泵油始于时的为准性。

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-标记内六角螺丝; 5-回油道; 6-回油孔; 7-脸上皮肤脸上冒油阀气压缩气弹簧; 8-脸上皮肤脸上冒油阀紧座;  9-脸上皮肤脸上冒油阀; 10-脸上皮肤脸上冒油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵气压缩气弹簧; 16-气压缩气弹簧座; 17-挺柱体:; 18-垫板; 19-滑动

  对於多缸机，各分泵的H值应一一对应。整改垫件在喷汽油泵生产日期时均已调好，必须随性对换。垫件是用抗受到磨损情况素材而成并举行热加工处理以增进硬度标准，为此运用中很容易受到磨损情况。如长时段运用后受到磨损情况较多，可换面运用。

  喷助力泵泵体分左右两2个分，喷助力泵上体使用到装有液压泵偶件及有油阀偶件，下身使用到装有轴承轴、滑轮体和输助力泵等。泵体前侧西南部打有检视窗孔，便于常规查验变动油阀量。下端有检视润滑油面的检视孔。喷助力泵上体含有眼前这条油道，与各液压泵套筒上边的环行油槽相联。环行油槽则与液压泵套筒上的进、回油孔相联。由输助力泵供来的舒张压油进行进液压管线插头迈入油道中。油道中的静音发动机负担由装在回液压管线插头内的回油阀有效控制，一特殊要求提高在5～10kPa空间内。油压机机过低，在液压泵下行带宽时，静音发动机没能快进行进油孔迈入液压泵顶部油腔。当油耗过重而使油压机机增大时，不需要的静音发动机会顶开回油阀涌入静音发动机细滤器中。
